Sencor SMR 600 - admin - 25.08.2020

Sencorka. Mnoha portejblisty používaná, citlivá a odolná malá vysílačka, se kterou se daří krásné DXy.

Technická specifikace: [Obrázek: media_3529919.jpg?size=800]

RE: Sencor SMR 600 - tomasstodulky - 10.09.2020

Ahoj,
nemáte někdo schéma k SMR 600?
Vysílačka mi poměrně náhle odešla - zcela ujela frekvenčně a je více než o kanál jinde. Jak na TX tak RX. Možná vadný krystal?
Než ji hodím do popelnice, rád bych zkusil nějakou opravu. Na PCB je jeden viditelný trimmer, ale nejsem si zcela jistý jeho funkcí. Další trimmry možná budou pod tím stíněním.
Pitval jste tuhle stanici už někdo? Měl byste případně někdo nějaký tip co zkusit?

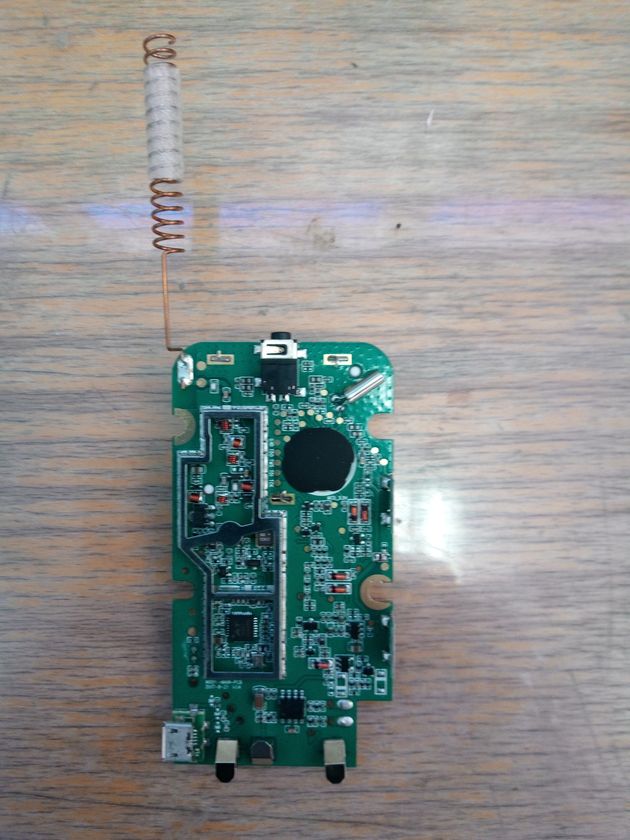

Dole fotka PCB.
Díky, Tomáš



RE: Sencor SMR 600 - tomasstodulky - 11.09.2020

(10.09.2020, 09:44 AM)tomasstodulky Napsal(a):  Ahoj,
nemáte někdo schéma k SMR 600?
Vysílačka mi poměrně náhle odešla - zcela ujela frekvenčně a je více než o kanál jinde. Jak na TX tak RX. Možná vadný krystal?
Než ji hodím do popelnice, rád bych zkusil nějakou opravu. Na PCB je jeden viditelný trimmer, ale nejsem si zcela jistý jeho funkcí. Další trimmry možná budou pod tím stíněním.
Pitval jste tuhle stanici už někdo? Měl byste případně někdo nějaký tip co zkusit?
Dole fotka PCB.
Díky, Tomáš

Mimochodem, někde jsem četl, že SMR600 je opravdový superhet. To jako vážně? A kde to má filtry? Opravdu je všechno pod tím stíněním? Nějak se mi tomu nechce věřit. Zkoumal to někdo?

RE: Sencor SMR 600 - Jaroslav Holíč - 17.09.2020

Táto SMR 600 nevypadá na superhet. Existuje pár klonov /Voxtel Mr 950, Binatone action 950, Stabo Freecom 650, Concorde FX 132, Brondi FX-Dynamic, Maxcom WT 350/ ktoré sú podobné SMR 600 a majú pcb osadené bohatšie,
https://drive.google.com/file/d/1erQ-Srvgv3Zt9RYJ5cVDtaTXOPNXatmE/view?usp=drivesdk Starší SMR 600 bol superhet, časom výrobca asi prešiel na jednoduchšie RDA. Otázne čo je lepšie. Neopravovať a radšej vyhodiť. Určite nie si prvý a posledný komu sa rádio "samo" pokazilo. Pravdepodobnoú príčinou poruchy budú asi tie všadeprítomné "trimre", ale tak opravovala a vylepšovala v začiatkoch väčšina v snahe zlepšiť príjem, zvýšiť výkon, upraviť SQL, pamätám si môj tato 40 rokov dozadu opravoval a opravil TV navždy, samozrejme príčinou boli zase "trimre". Opraviteľné je vždy takmer všetko, ale treba disponovať zakladným technickým vybavením a znalostmi v danom obore. Niečo obvodovo podobné použila aj Motorola T42 https://drive.google.com/file/d/1rirwZWcsEb2ljk9Yv9-Nt0-6A-3xpMVy/view?usp=drivesdk

RE: Sencor SMR 600 - tomasstodulky - 17.09.2020

(17.09.2020, 03:19 AM)Jaroslav Holíč Napsal(a):  Táto SMR 600 nevypadá na superhet. Existuje pár klonov ktoré sú podobné SMR 600 majú pcb osadené bohatšie,
https://drive.google.com/file/d/1erQ-Srvgv3Zt9RYJ5cVDtaTXOPNXatmE/view?usp=drivesdk a pripomínajú aj superhet. Starší SMR 600 bol asi superhet, časom výrobca prešiel na RDA. Otázne čo je lepšie. Neopravovať a radšej vyhodiť. Určite nie si prvý a posledný komu sa rádio "samo" pokazilo. Pravdepodobnoú príčinou poruchy budú asi tie všadeprítomné "trimre", ale tak opravovala a vylepšovala v začiatkoch väčšina v snahe zlepšiť príjem, zvýšiť výkon, upraviť SQL, pamätám si môj tato 40 rokov dozadu opravoval a opravil TV navždy, samozrejme príčinou boli zase "trimre". Opraviteľné je vždy takmer všetko, ale treba disponovať zakladným technickým vybavením a znalostmi v danom obore. Niečo obvodovo podobné použila aj Motorola T42 https://drive.google.com/file/d/1rirwZWcsEb2ljk9Yv9-Nt0-6A-3xpMVy/view?usp=drivesdk

Myslím, že ostatní uvedené klony nejsou vůbec klony, vevnitř jsou to úplně jiné stanice. Sdílí šasi a způsob ovládání.
Zajímalo by mě, odkdy výrobce přešel na RDA řešení. Tahle SMR600 layoutem PCB nejvíc připomíná tebou zmiňovanou T42.

Jinak bych byl rád, abys mi vyjasnil důvod kousavých poznámek, že se to "samo" pokazilo. Myslíš, že bych byl tak tupý, abych si jen tak pro srandu pokroutil s trimrem, když nevím co dělá? Nemyslím, že připomínám tvého "tato". Dvojici těchto SMR600 jsem kupoval asi před rokem a půl, jsou tudíž stále v záruce, ale ztratil jsem účtenku, tak to nevyreklamuju.

Rád bych se znovu zeptal: nemáte někdo schéma od této stanice? Díky.

RE: Sencor SMR 600 - Jaroslav Holíč - 17.09.2020

(17.09.2020, 01:43 PM)tomasstodulky Napsal(a):  Myslím, že ostatní uvedené klony nejsou vůbec klony, vevnitř jsou to úplně jiné stanice. Sdílí šasi a způsob ovládání.
Zajímalo by mě, odkdy výrobce přešel na RDA řešení. Tahle SMR600 layoutem PCB nejvíc připomíná tebou zmiňovanou T42.

Jinak bych byl rád, abys mi vyjasnil důvod kousavých poznámek, že se to "samo" pokazilo. Myslíš, že bych byl tak tupý, abych si jen tak pro srandu pokroutil s trimrem, když nevím co dělá? Nemyslím, že připomínám tvého "tato". Dvojici těchto SMR600 jsem kupoval asi před rokem a půl, jsou tudíž stále v záruce, ale ztratil jsem účtenku, tak to nevyreklamuju.

Rád bych se znovu zeptal: nemáte někdo schéma od této stanice? Díky.

To neber osobne, sa ospravedlnujem, hovorím aj z vlastnej skúsenosti, čo to som už pokazil.
No k problému s identifikáciu toho čo sa skrýva pod tým tienením, moja domienka je buď, RDA1846 ale tá tuším  je spolu s RDA5802N, možno kecám, ale najpravdepodobnejšie je tam BK4813 https://drive.google.com/file/d/1BqODDYWnEoZz-DylJfU0ogf_sj3d0uUo/view?usp=drivesdk
Všetko neoverené

RE: Sencor SMR 600 - Ludva Most - 17.09.2020

[attachment=33 Napsal(a):     tomasstodulky pid='568' dateline='1600350207']
Myslím, že ostatní uvedené klony nejsou vůbec klony, vevnitř jsou to úplně jiné stanice. Sdílí šasi a způsob ovládání.
Zajímalo by mě, odkdy výrobce přešel na RDA řešení. Tahle SMR600 layoutem PCB nejvíc připomíná tebou zmiňovanou T42.

Jinak bych byl rád, abys mi vyjasnil důvod kousavých poznámek, že se to "samo" pokazilo. Myslíš, že bych byl tak tupý, abych si jen tak pro srandu pokroutil s trimrem, když nevím co dělá? Nemyslím, že připomínám tvého "tato". Dvojici těchto SMR600 jsem kupoval asi před rokem a půl, jsou tudíž stále v záruce, ale ztratil jsem účtenku, tak to nevyreklamuju.

Rád bych se znovu zeptal: nemáte někdo schéma od této stanice? Díky.

Bohužel schéma nemám ,ale moje sencorka z roku 2015 byla ještě čistý superhet s SAW 446MHz filtrem na vtupu  a dvojím směšováním.z tvé fotografie vidim již moderní kostrukci prijímače s  dsp RDA 1846 jako má Baofeng  UV-5R ,Motoroly T 62,T 42 a Lídlovka B2 16K, ( viz foto T62) co se týká přijímače je ukryto pod dolním stínícím krytem v četně filtru SAW 446 v provedení smd.

RE: Sencor SMR 600 - tomasstodulky - 17.09.2020

(17.09.2020, 05:18 PM)Jaroslav Holíč Napsal(a):  To neber osobne, sa ospravedlnujem, hovorím aj z vlastnej skúsenosti, čo to som už pokazil.
No k problému s identifikáciu toho čo sa skrýva pod tým tienením, moja domienka je buď, RDA1846 ale tá tuším  je spolu s RDA5802N, možno kecám, ale najpravdepodobnejšie je tam BK4813 https://drive.google.com/file/d/1BqODDYWnEoZz-DylJfU0ogf_sj3d0uUo/view?usp=drivesdk
Všetko neoverené

V pořádku, neberu to osobně. Smile
Díky za tipy a za ten datasheet - překvapilo mě, že ten čip umí i digitální módy. Ale myslím, že BK4813 to nebude - ve specifikaci se praví, že čip potřebuje krystal 21.7MHz, kdežto tady je na PCB krystal 26MHz.
Zkusím ještě chvíli vyčkávat, jestli někdo nebude mít nějaký nápad, co zkusit a jak tomu kalibrovat frekvenci. A když se nic nenajde řekněme do dvou týdnů, tak tomu odpájím ty kryty a aspoň stanici zdokumentuju pro ostatní majitele. Smile

EDIT: Ještě jsem podrobně zkoumal datasheet toho čipu, i když tam nejspíš bude trochu jiný. Krystalový oscilátor tam (kromě clocku pro ten čip) poskytuje referenční frekvenci pro radiovou část. Ta správná frekvence se ladí správným nastavením kapacity kondenzátoru vůči zemi. To přesně vypadá, že by mohl být smysl trimmru viditelného na PCB. Tak nějak tuším, že problém se skrývá právě ve špatné referenční frekvenci, jelikož se to projevuje jak na RX tak TX. Akorát mě nenapadá, jak se to mohlo takhle skokově rozladit - musela se nějak skokově změnit parazitní kapacita PCB, nebo tak něco, prostě důvod netuším.
Správně bych to měl nakalibrovat osciloskopem, ale ten bohužel nemám, tak s tím můžu asi jako poslední možnost jemně "pokroutit" a doufat v zázrak, že to zrovna trefím. Jinak popelnice.

Pro Ludvu: Díky za reakci. Je vtipné, jak to výrobce změnil. Model si vytvořil jméno jako pořádný superhet, a výrobce to potichoučku změní na DSP. Já jsem stanici kupoval právě kvůli tomu superhetu a cítím se poněkud podvedeně. Smile

RE: Sencor SMR 600 - Jaroslav Holíč - 17.09.2020

Midland G9 Pro tam je BK4811B https://drive.google.com/file/d/1gFEj4oK6-7f3Gk9-I660gk2nr2fH0st3/view?usp=drivesdk

RE: Sencor SMR 600 - Ludva Most - 18.09.2020

(17.09.2020, 05:56 PM)tomasstodulky Napsal(a):  V pořádku, neberu to osobně. Smile
Díky za tipy a za ten datasheet - překvapilo mě, že ten čip umí i digitální módy. Ale myslím, že BK4813 to nebude - ve specifikaci se praví, že čip potřebuje krystal 21.7MHz, kdežto tady je na PCB krystal 26MHz.
Zkusím ještě chvíli vyčkávat, jestli někdo nebude mít nějaký nápad, co zkusit a jak tomu kalibrovat frekvenci. A když se nic nenajde řekněme do dvou týdnů, tak tomu odpájím ty kryty a aspoň stanici zdokumentuju pro ostatní majitele. Smile

EDIT: Ještě jsem podrobně zkoumal datasheet toho čipu, i když tam nejspíš bude trochu jiný. Krystalový oscilátor tam (kromě clocku pro ten čip) poskytuje referenční frekvenci pro radiovou část. Ta správná frekvence se ladí správným nastavením kapacity kondenzátoru vůči zemi. To přesně vypadá, že by mohl být smysl trimmru viditelného na PCB. Tak nějak tuším, že problém se skrývá právě ve špatné referenční frekvenci, jelikož se to projevuje jak na RX tak TX. Akorát mě nenapadá, jak se to mohlo takhle skokově rozladit - musela se nějak skokově změnit parazitní kapacita PCB, nebo tak něco, prostě důvod netuším.
Správně bych to měl nakalibrovat osciloskopem, ale ten bohužel nemám, tak s tím můžu asi jako poslední možnost jemně "pokroutit" a doufat v zázrak, že to zrovna trefím. Jinak popelnice.

Pro Ludvu: Díky za reakci. Je vtipné, jak to výrobce změnil. Model si vytvořil jméno jako pořádný superhet, a výrobce to potichoučku změní na DSP. Já jsem stanici kupoval právě kvůli tomu superhetu a cítím se poněkud podvedeně. Smile

To chápu,najdi účet a hoď
 jim to na hlavu
